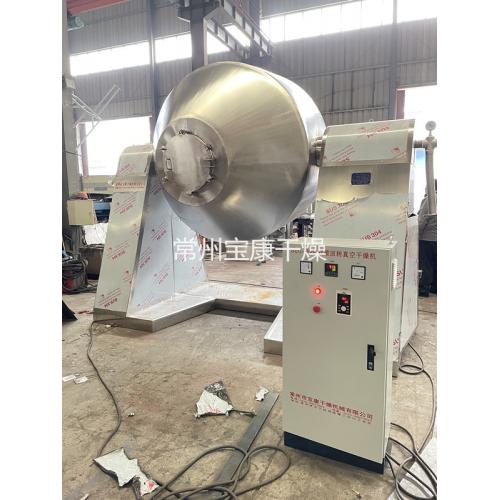

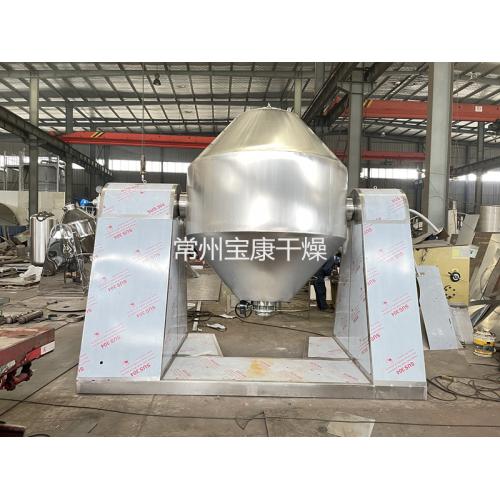

橡胶助剂双锥回转真空干燥机
工作原理
橡胶助剂双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触，湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。双锥回转真空干燥机系统主要由双锥回转真空干燥机、冷凝器、除尘器、真空抽气系统、加热系统、冷却系统、电控系统等组成。
适应物料
本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用有下列要求的物料：
1、不能接受高温的热敏性物料；
2、容易氧化，有危险的物料；
3、需回收溶剂和有毒气体的物料；
4、要求残留挥发物含量极低的物料；
5、要求混合充分，均匀的物料。
产品特点
（1）真空干燥的过程中，筒体内的压力始终低于大气压力，气体分子数少，密度低，含氧量低，因而能干燥容易氧化的药品，减少物料染菌的机会。
（2）由于湿分在汽化过程中温度与蒸汽压力成正比，故真空干燥时，物料中的湿分在低温下就能汽化，达到低温干燥，特别适用于有热敏性物料的药品生产。
（3）真空干燥可消除常压热风干燥易产生的表面硬化现象，这是因为真空干燥物料内和表面之间压差大，在压力梯度作用下，水分很快移向表面，不会出现表面硬化。
（4）由于真空干燥时，物料内和外部之间温度梯度小，由于逆渗透作用使得湿分能够独自移动并收集，有效克服热风干燥所产生的失散现象。
技术规格
|
规格名称
|
100
|
350
|
500
|
750
|
1000
|
1500
|
2000
|
3500
|
4500
|
5000
|
|
罐内容积
|
100
|
350
|
500
|
750
|
1000
|
1500
|
2000
|
3500
|
4500
|
5000
|
|
装料容积 (L)
|
≤50
|
≤175
|
≤250
|
≤375
|
≤500
|
≤750
|
≤1000
|
≤1750
|
≤2250
|
≤2500
|
|
加热面积 (m²)
|
1.16
|
2
|
2.63
|
3.5
|
4.61
|
5.58
|
7.5
|
11.2
|
13.1
|
14.1
|
|
转速 (rpm)
|
4-6
|
|
电机功率 (kw)
|
0.75
|
1.1
|
1.5
|
2
|
3
|
3
|
4
|
5.5
|
7.5
|
11
|
|
占地面积长×宽(mm)
|
2160×800
|
2260×800
|
2350×800
|
2560×1000
|
2860×1300
|
3060×1300
|
3260×1400
|
3760×1800
|
3960×2000
|
4400×2500
|
|
回转高度(mm)
|
1750
|
2100
|
2250
|
2490
|
2800
|
2940
|
2990
|
3490
|
4100
|
4200
|
|
罐内设计压 (MPa)
|
-0.25
|
|
夹套设计压力 (MPa)
|
≤0.3
|
|
工作温度 (℃)
|
罐内≤85 夹套≤140
|
|
用冷凝器时，真空泵型号
|
2X-15A
|
2X-15A
|
2X-30A
|
2X-30A
|
2X-70A
|
JZJX300-8
|
JZJX300-4
|
JZJX600-8
|
JZJX600-4
|
JZJX300-4
|
|
功率
|
2KW
|
2KW
|
3KW
|
3KW
|
505KW
|
7KW
|
9.5KW
|
11KW
|
20.5KW
|
22KW
|
|
不用冷凝器时，真空泵型号
|
SK-0.4
|
SK-0.8
|
SK-0.8
|
SK-2.7B
|
SK-2.7B
|
SK-3
|
SK-6
|
SK-6
|
SK-9
|
SK-10
|
|
功率
|
1.5KW
|
2.2KW
|
2.2KW
|
4KW
|
4KW
|
5.5KW
|
11KW
|
11KW
|
15KW
|
18.5KW
|
|
重量(kg)
|
800
|
1100
|
1200
|
1500
|
2800
|
3300
|
3600
|
6400
|
7500
|
8600
|
