原理

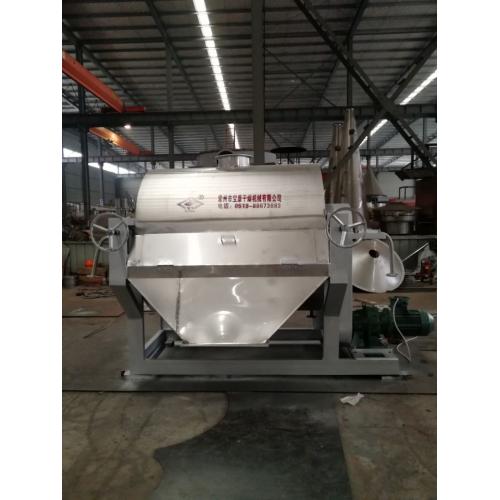

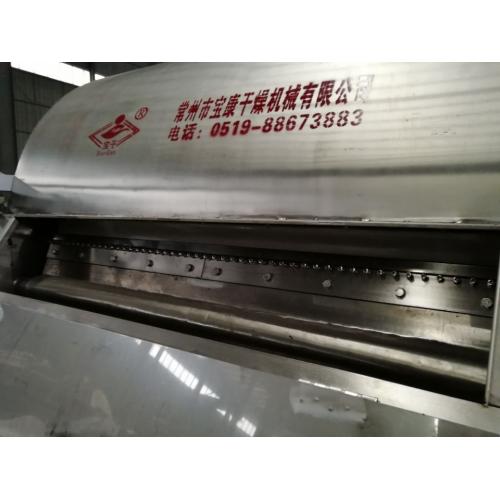

滚筒干燥机是一种内加热传导型转动干燥设备，湿物料在滚筒外获得以导热方式传递的热量，脱除水份，达到所以要求的湿含水含量，热量由筒内壁传到筒外壁，再穿过料膜，其热效率高，可连续操作，故广泛应用于液态物料或带状物料的干燥，对膏状和粘稠物料更适用。
结构形式
可分为二种形式：单筒，双筒干燥机，另外也可按操作压力分常压和减压两种形式。
主要用途及特点
1.操作弹性大,适应性广,能适应多种物料和不同产量的要求.
2.热效率高,其一般热效率约为80-90%之间.
3.干燥时间短:滚筒外壁上的被干燥物料有干燥开始时能形成的湿料膜一般为0.5-1.5mm,整个干燥周期仅为10-15s,特别适用于热敏性物料.
4.干燥速率大:由于料膜很薄,且传热传质方向一致,料膜表面可保持30-70kg.H2O(m2.h)的汽化强度.
应用范围
适用于化工、染料、制药、食品、冶金等行业液体功效粘稠物料的干燥。
技术参数
|
型号 |
HG |
5/5 |
5/10 |
5/15 |
9/10 |
9/15 |
9/20 |
9/25 |
9/30 |
10/30 |
15/25 |
15/30 |
15/35 |
15/40 |
15/52 |
20/40 |
20/52 |
|
加热面积 |
m2 |
0.75 |
1.5 |
2.3 |
2.8 |
4.2 |
5.6 |
7 |
8.4 |
9.4 |
14 |
14 |
16.5 |
18.8 |
24.5 |
25.1 |
32.7 |
|
直径 |
mm |
500 |
500 |
500 |
900 |
900 |
900 |
900 |
900 |
1000 |
1500 |
1500 |
1500 |
1500 |
1500 |
2000 |
2000 |
|
长度 |
mm |
500 |
1000 |
1500 |
1000 |
1500 |
2000 |
2500 |
3000 |
3000 |
2500 |
3500 |
3500 |
4000 |
5200 |
4000 |
5200 |
|
长 |
A mm |
2000 |
2500 |
3000 |
3000 |
3500 |
4250 |
4750 |
5250 |
5250 |
5200 |
5750 |
6250 |
6750 |
7500 |
7000 |
7500 |
|
宽 |
B mm |
1500 |
1500 |
1500 |
2000 |
2000 |
2000 |
2000 |
2000 |
2750 |
3250 |
3250 |
3250 |
3250 |
3250 |
4050 |
4050 |
|
高 |
C mm |
2750 |
2950 |
3150 |
3250 |
4000 |
4750 |
5500 |
6000 |
6000 |
6000 |
7000 |
7000 |
7500 |
7500 |
7500 |
8000 |
|
主机重量 |
T |
1.6 |
1.8 |
2.0 |
5.4 |
6.3 |
7.2 |
8.2 |
9.1 |
11.2 |
12.2 |
12.8 |
13.3 |
14.2 |
22 |
22.4 |
28.7 |
|
总重量 |
T |
1.8 |
2.1 |
2.3 |
5.6 |
6.6 |
7.7 |
8.8 |
9.9 |
12 |
13.0 |
13.8 |
14.5 |
15.6 |
23.5 |
23.9 |
30.5 |
|
蒸汽耗量 |
0.4MPa/m3 |
6 |
9 |
13 |
18 |
2 |
22 |
24 |
26 |
30 |
40 |
45 |
50 |
55 |
80 |
85 |
98 |
|
使用功率
|
kw min |
1.5 |
1.5 |
2.2 |
2.2 |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
6.5 |
7.5 |
11 |
11 |
15 |
|
max |
7.5 |
7.5 |
9 |
11 |
15 |
18.5 |
30 |
36 |
36 |
45 |
55 |
60 |
60 |
60 |
75 |
80
|
