概述
热风式即通过热载体(如热空气)与被干燥的物料相互接触并进行干燥，在传导式中热载体并不与被干燥的物料直接接触，而是热表面与物料相互接触。
空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从-40~320°C，可以是水蒸气，也可以是液体型:如热水、导热油等。间接传到加热、没有携带空气带走热量，热量均用来加热物料，热量损失仅为通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能，物料颗粒与楔形面的相对运动产生洗刷作用，能够洗刷掉楔形面上的附着物，试运转中一直保持着清洁的传热面。
工作原理

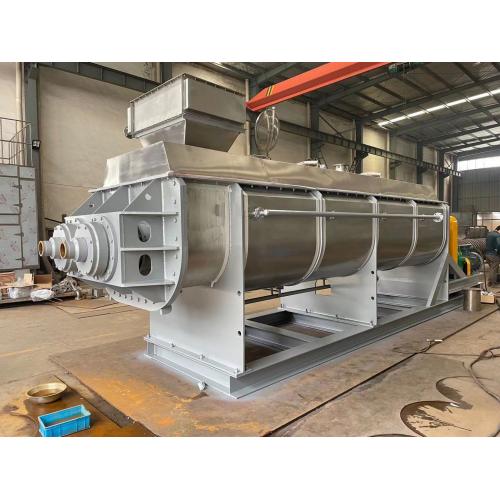

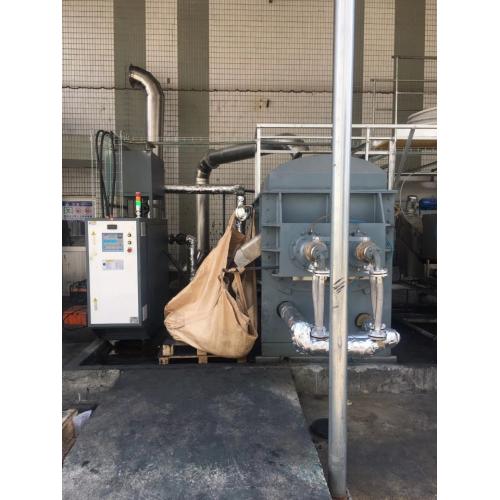

桨叶干燥机由互相啮合的二到四根桨叶轴、带有夹套的W形壳体、机座以及传动部分组成，物料的整个干燥过程在封闭状态下进行，有机挥发气体及异味气体在密闭氛围下送至尾气处理装置，避免环境污染。
干燥机以蒸汽，热水或导热油作为加热介质，轴端装有热介质导入导出的旋转接头。加热介质分为两路，分别进入干燥机壳体夹套和桨叶轴内腔，将器身和桨叶轴同时加热，以传导加热的方式对物料进行加热干燥。被干燥的物料由螺旋送料机定量地连续送入干燥机的加料口，物料进入器身后，通过桨叶的转动使物料翻转、搅拌，不断更新加热介面，与器身和桨叶接触，被充分加热，使物料所含的表面水分蒸发。同时，物料随桨叶轴的旋转成螺旋轨迹向出料口方向输送，在输送中继续搅拌，使污泥中渗出的水分继续蒸发。***后，干燥均匀的合格产品由出料口排出。
设备特点
a.设备结构紧凑，装置占地面积小。由设备结构可知，干燥所需热量主要是由排列于空心轴上的空心桨叶壁面提供，而夹套壁面的传热量只占少部分。所以单位体积设备的传热面大，可节省设备占地面积，减少基建投资。
b.热量利用率高。污泥干燥机采用传导加热方式进行加热，所有传热面均被物料覆盖，减少了热量损失;没有热空气带走热量，热量利用率可达 90%以上。
c.楔形桨叶具有自净能力，可提高桨叶传热作用。旋转桨叶的倾斜面和颗粒或粉末层的联合运动所产生的分散力，使附着于加热斜面上的污泥自动地清除，桨叶保持着高效的传热功能。另外，由于两轴桨叶反向旋转，交替地分段压缩(在两轴桨叶面相距***近时)和膨胀(在两轴桨叶面相距离***远时)搅拌功能，传热均匀，提高了传热效果。
技术规格
|
项目
型号
|
JYG3
|
JYG9
|
JYG13
|
JYG18
|
JYG29
|
JYG41
|
JYG52
|
JYG68
|
JYG81
|
JYG95
|
JYG110
|
|
传热面积(m2)
|
3
|
9
|
13
|
18
|
29
|
41
|
52
|
68
|
81
|
95
|
110
|
|
有效容积(m3)
|
0.06
|
0.32
|
0.59
|
1.09
|
1.85
|
2.8
|
3.96
|
5.21
|
6.43
|
8.07
|
9.46
|
|
转速范围(rmp)
|
15-30
|
10-25
|
10-25
|
10-20
|
10-20
|
10-20
|
10-20
|
10-20
|
5-15
|
5-15
|
5-10
|
|
功率(kw)
|
2.2
|
4
|
5.5
|
7.5
|
11
|
15
|
30
|
45
|
55
|
75
|
95
|
|
器体宽A(mm)
|
306
|
584
|
762
|
940
|
1118
|
1296
|
1476
|
1652
|
1828
|
2032
|
2210
|
|
总宽B(mm)
|
736
|
841
|
1066
|
1320
|
1474
|
1676
|
1854
|
2134
|
1186
|
2438
|
2668
|
|
器体宽C(mm)
|
1956
|
2820
|
3048
|
3328
|
4114
|
4724
|
5258
|
5842
|
6020
|
6124
|
6122
|
|
总长D(mm)
|
2972
|
4876
|
5486
|
5918
|
6808
|
7570
|
8306
|
9296
|
9678
|
9704
|
9880
|
|
进出料距E(mm)
|
1752
|
2540
|
2768
|
3048
|
3810
|
4420
|
4954
|
5384
|
5562
|
5664
|
5664
|
|
中心高F(mm)
|
380
|
380
|
534
|
610
|
762
|
915
|
1066
|
1220
|
1220
|
1220
|
1220
|
|
总高H(mm)
|
762
|
838
|
1092
|
1270
|
1524
|
1778
|
2032
|
2362
|
2464
|
2566
|
2668
|
|
进汽口N(寸)
|
3/4
|
3/4
|
1
|
1
|
1
|
1
|
11/2
|
11/2
|
11/2
|
11/2
|
2
|
|
出水口O(寸)
|
3/4
|
3/4
|
1
|
1
|
1
|
1
|
11/2
|
11/2
|
11/2
|
11/2
|
2
|
