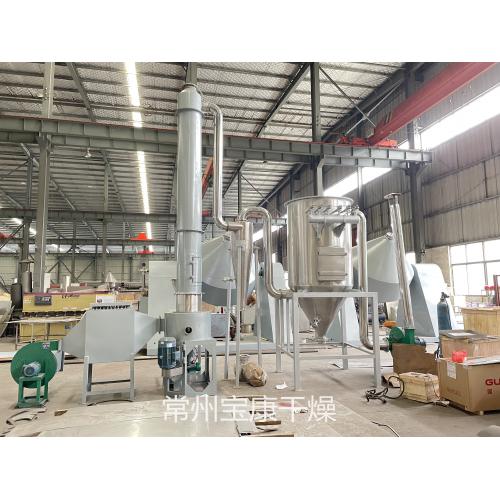

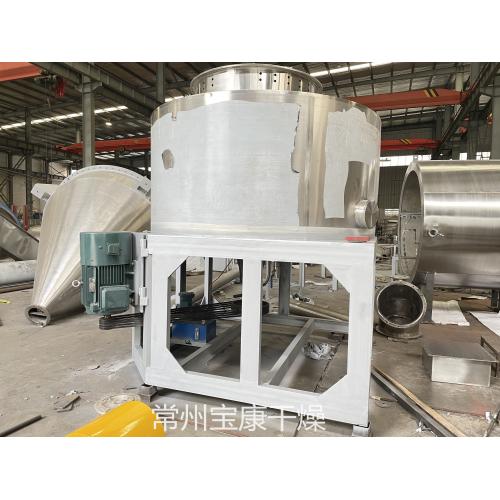

XSG系列快速旋转闪蒸干燥机 (XSG-6)

XSG系列快速旋转闪蒸干燥机是以热空气由入口管以适宜的喷动速度从干燥机底部进入粉碎搅拌干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作旋转流动，固相惯性大于气相，固气两相的相对速度较大，强化两相间的传质传热，所以该机生产强度高。

详细信息

XSG系列快速旋转闪蒸干燥机工作原理

热空气由入口管以适宜的喷动速度从干燥机底部进入粉碎搅拌干燥室，对物料产生强烈的剪切、吹浮、旋转作用，，于是物料受到离心、剪切、碰撞、摩擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作旋转流动，固相惯性大于气相，固气两相的相对速度较大，强化两相间的传质传热，所以该机生产强度高。

XSG系列快速旋转闪蒸干燥机产品特点

1、多种加料装置供选择，加料连续稳定，过程中间不会产生架桥现象。

2、干燥机底部设置特殊的冷却装置，避免了物料在底部高温区产生变质现象。

3、特殊的气压密封装置和轴承冷却装置，有效延长传动部分的使用寿命。

4、特殊的分风装置，降低了设备阻力，并有效提供了干燥器的处理风量。

5、干燥室装有分级环及旋流片，物料细度和终水分可调。（如碳酸钙终水份可调至≤0.1%）

6、相对其它干燥方法而言，可有效增加物料比重。

7、干燥室内周向气速高，物料停留时间短，有效防止物料粘壁及热敏性物料变质现象，达到高效、快速、小设备、大生产。

XSG系列快速旋转闪蒸干燥机应用范围

1、有机物：阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等。

2、染料：蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。

3、无机物：硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。

4、食品：大豆蛋白、胶凝淀粉、酒槽、小麦糖、小麦淀粉等。

XSG系列快速旋转闪蒸干燥机技术参数

	筒体直径(mm)	主机尺寸(mm)	主机功率(Kw)	处理风量(m3/h)	蒸发水量(kg/h)	占用平面(mm2)
SXG-2	200	250-800	0.75-2.2	300-800	10-20	3500×2500
SXG-3	300	400-300	3-4	600-1500	20-50	3800×2700
SXG-4	400	500-500	4-7.5	1250-2500	25-70	4000×3000
SXG-5	500	600-000	5.5-11	1500-4000	30-100	4200×3200
SXG-6	600	700-200	7.5-18.5	2500-5000	40-200	4250×3250
SXG-8	800	900-600	11-18.5	3000-8000	60-600	4500×3500
SXG-10	1000	1100-000	15-30	5000-12500	100-1000	4750×3750
SXG-12	1200	1300-200	15-37	10000-20000	150-1300	5000×4000
SXG-14	1400	1500-400	30-55	14000-27000	200-1600	5250×4250
SXG-16	1600	1700-000	45-75	18700-36000	250-2000	5500×4500

注：1.水分蒸发量是以进风温度为180℃，出风温度为80℃ 时每小时蒸发的水份，

2.除以上型号外可为用户作特殊设计，

3.以上装机容量为标准配套，根据物料不同功率配套可明显减少.

XSG系列快速旋转闪蒸干燥机处理物料及特点（以6型闪蒸为基准）

物料名称	硬脂酸	氢氧化铝	碳酸锌	杀虫单	TMTD	DSD酸	氧化铁红	二氧化锑	氯化亚铜	白太黑
进风温度℃	150	180	150	120	140	150	200	180	200	280
初含湿量%	80	55	80	30	65	60	60	45	30	85
终含湿量%	0.5	1.5	1.0	1.0	0.5	0.5	0.5	1.0	3.0	5.0
实际干燥能力kg/h	140-160	250-280	130-170	80-110	80-120	80-120	300-350	280-320	290-310	250-300

物料名称	促进剂	油溶墨	代酸锰锌	酞青兰	柠檬酸钙	超细碳酸钙	泥浆处理剂	二氧异氰尿酸钠	三氧异氰尿酸钠
进风温度℃	150	150	120	150	140	160	200	180	150
初含湿量%	60	45	30	55	40	70	75	25	30
终含湿量%	0.5	2.0	1.0	1.0	1.0	1.5	5.0	0.2-2	1.0
实际干燥能力kg/h	80-110	350-380	120-150	160-180	300-350	430-470	290-310	80-120	90-150
