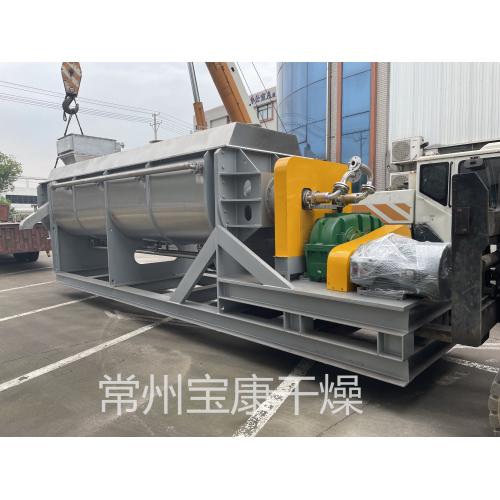

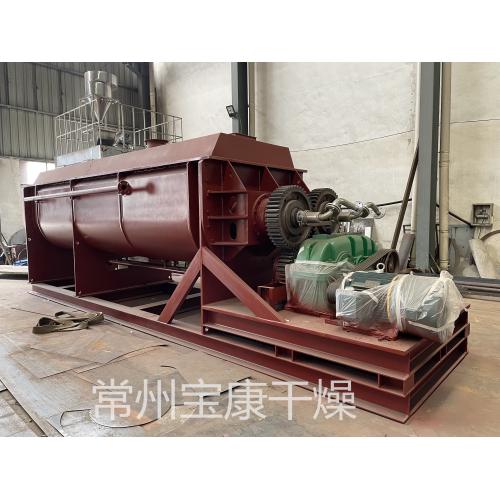

餐后垃圾处理空心桨叶干燥机
工作原理
桨叶式干燥机是一种以传导为主的卧式搅拌型干燥机。主体结构为带有夹套的W型壳体内装有成对的空心低速回转中空轴，轴上焊有若干搅拌叶片，夹套和空心搅拌叶片，其内均通以热载体，两种加热面同时对物料加热。热载体通常从干燥机中部送入，通过呈搅拌状态的物料层表面，从另一侧排出。
空心轴上密集排列着楔形中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从-40~320°C，可以是水蒸气，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料，热量损失仅为通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能，物料颗粒与楔形面的相对运动产生洗刷作用，能够洗刷掉楔形面上的附着物料，使运动中一直保持着清洁的传热面。
主要特点
1、物料滞留时间可调，可处理高含水物料，也能获得极低含水物料；
2、典型传导干燥方式，节能，传导系数大，热效率高；
3、因所需热量全部由空心叶片和夹套供给，为降低排气湿度，补充少量热空气即可，粉尘夹带低，尾气易处理，不需除尘等辅助设备。
4、桨叶具有自洁能力。桨叶相向旋转，叶片的两个斜面反复搅拌、压缩、松弛并推进物料，使页面具有自洁能力，加热面不断获得更新，也使桨叶干燥机的传热系数高于其他任何传导干燥方式。
优点
结构紧凑：干燥机主要的传热部件是铲形的桨叶，这些桨叶都密集的、按照规定的间隔交叉排列在固定的旋转轴上，因此单位容积的传热比较高。基于这一原因，这种设备的结构非常紧凑、占地面积小。
传热效率高：由于原材料很好地连续混合搅拌，由于相对旋转的铲形的桨叶和倾斜的桨叶表面以及机体的加热、冷却，保证了所有与产品接触的表面能够均匀地传递热能。
自洁性能：由于桨叶的运动是相对旋转，它们对附近的内表面起到连续的自洁作用。相互粘结的、堆积在桨叶上的产品都能够被清除下来，重新进入生产过程。
控制简单：干燥过程和停留时间都可以简单地检查、控制和调整。它们都可以根据被干燥产品的物理性能单独进行设定和调整，对轴或者桨叶的数量、转速、传热体的温度和干燥时间进行设定和调整。
产生的粉尘和气味较小：由于干燥过程中使用的气体流量很小，因此能够产生的粉尘和气味也很小。因此，与其配套使用的吸尘器或者除味器也很小或者根本无需使用。
适合于湿度很大产品的干燥：由于使用了桨叶式的干燥元件和连续的混合搅拌，能够对黏度很大的、高湿度的材料进行干燥。它的结构设计避免了产品在死角处的积留和因产品积留而带来的过热或者腐败变质。
几乎没有磨损和材料的损耗：桨叶的转速很低，每分钟只有10~40转，这就有效地避免了磨蚀和由磨蚀带来的机床设备快速的磨损。另外，也将金属材料的破裂风险降低到了***小程度。
适用物料
1、无机化工行业：硝酸钙、硫酸钙、造纸钙、碳酸钙、碳黑、铁黑、铁红、纯碱、纯碱等；
2、有机化工行业：染料、工业塑料、聚苯乙烯、聚丙烯、高低密度聚乙烯、聚丙烯等；
3、冶炼行业：镍精矿粉、硫精矿粉、焦油脱酚等；
4、食品、医疗行业：淀粉、药品、食盐、蛋白等；
5、其他：污泥、废渣、鸡饲料、酒糟等。
餐后垃圾处理空心桨叶干燥机技术参考
|
项目型号
|
JYG3
|
JYG9
|
JYG13
|
JYG18
|
JYG29
|
JYG41
|
JYG52
|
JYG68
|
JYG81
|
JYG95
|
JYG110
|
|
传热面积（m²）
|
3
|
9
|
13
|
18
|
29
|
41
|
52
|
68
|
81
|
95
|
110
|
|
有效容积（m³）
|
0.06
|
0.32
|
0.59
|
1.09
|
1.85
|
2.8
|
3.96
|
5.21
|
6.43
|
8.07
|
9.46
|
|
转速范围（rmp）
|
15-30
|
10-25
|
10-25
|
10-20
|
10-20
|
10-20
|
10-20
|
10-20
|
5-15
|
5-15
|
5-10
|
|
功率（kw）
|
2.2
|
4
|
5.5
|
7.5
|
11
|
15
|
30
|
45
|
55
|
75
|
95
|
|
器体宽A（mm）
|
306
|
584
|
762
|
940
|
1118
|
1296
|
1476
|
1652
|
1828
|
2032
|
2210
|
|
总体宽B（mm）
|
736
|
841
|
1066
|
1320
|
1474
|
1676
|
1854
|
2134
|
1186
|
2438
|
2668
|
|
器体宽C（mm）
|
1956
|
2820
|
3048
|
3328
|
4114
|
4724
|
5258
|
5842
|
6020
|
6124
|
6122
|
|
总长D（mm）
|
2972
|
4876
|
5486
|
5918
|
6808
|
7570
|
8306
|
9296
|
9678
|
9704
|
9880
|
|
进出料距E（mm）
|
1752
|
2540
|
2768
|
3048
|
3810
|
4420
|
4954
|
5384
|
5562
|
5664
|
5664
|
|
中心高F（mm）
|
380
|
380
|
534
|
610
|
762
|
915
|
1066
|
1220
|
1220
|
1220
|
1220
|
|
总高H（mm）
|
762
|
838
|
1092
|
1270
|
1524
|
1778
|
2032
|
2362
|
2464
|
2566
|
2668
|
|
进汽口N（寸）
|
3/4
|
3/4
|
1
|
1
|
1
|
1
|
11/2
|
11/2
|
11/2
|
11/2
|
2
|
|
出水口O（寸）
|
3/4
|
3/4
|
1
|
1
|
1
|
1
|
11/2
|
11/2
|
11/2
|
11/2
|
2
|
