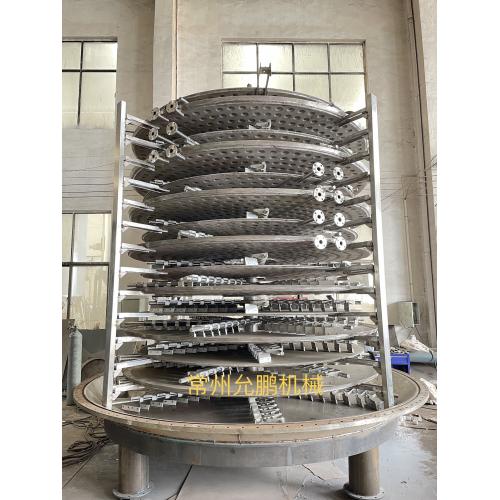

硫酸钴盘式干燥机

工作原理

湿物料自加料器连续地加到干燥机上部***层干燥盘上，带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列，物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质，加热介质形式有饱和蒸汽、热水、导热油和高温熔盐，加热介质由干燥盘的一端进入，从另一端导出。已干物料从***后一层干燥盘落到集料盘，***后被耙叶移送到出料口排出。湿份从物料中溢出，由设在顶盖上的排湿口排出，真空型盘式干燥器的湿份由设在顶盖上的真空口抽出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、预干燥机、引风机等辅机，可提高其干燥的生产能力，干燥膏糊状和热敏性物料，可方便地回收溶剂，并能进行升温、冷却、煅烧、升华、热解和反应操作。

特点

(一)调控容易、适用性强
通过调整料层厚度、主轴转速、耙臂数量、耙叶型式和尺寸使干燥过程达到理想状态。
每层干燥盘皆可单独通过入热介质或冷介质、对物料进行加热或冷却，物料温度控制准确、容易。
物料的停留时间可以调整。
物料的流向单一、无返混现象，干燥均匀、质量稳定、不需要再混合。
(二)操作简便、容易
干燥器的开车、停车操作非常简单。
停止进料后，传送物料垢耙叶能很快地排空干燥器内的物料。
通过特殊的大检视门的视镜，可以对设备内进行很仔细的清洗和观察。
(三)能耗低
料层很薄，主轴转速低，物料传送系统需要的功率小，电耗少。
以传导热进行干燥，热效率高，能量消耗低。
(四)操作环境好，可回收溶剂，粉尘排放符合要求
常压型：由于设备内气流速度低，而且设备内湿度分布上高下低，粉尘很难浮到设备顶部，所以顶部排湿口排出的尾气中几乎不含有粉尘。
密闭型：配备溶剂回收装置，可方便地回收载湿气体中的有机溶剂。溶剂回收装置简单，回收率高，对于易燃、易爆、有毒和易氧化的物料，可用氮气作为载湿气体进行闭路循环，使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。
真空型：在真空状态下操作的盘式干燥器，特别适用于热敏性物料的干燥。
(五)安装方便、占地面积小

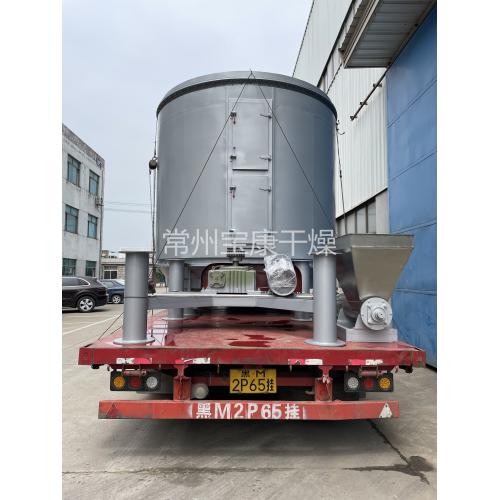

干燥器整体出厂，整体运输，只需吊装就位，安装定位非常容易。
由于干燥盘层式布置、立式安装，既使干燥面积很大，占地面积也很小。

技术特性

(一)干燥盘
◎设计压力：一般为0.4MPa，^大可达1.6MPa。
◎^高使用压力：一般≤0.4MPa，^高可达1.6MPa。
◎加热介质：蒸汽、热水、导热油、干燥盘温度100℃时使用热水加热，100℃～150℃时用≤0.4MPa饱和水蒸汽或者过热蒸汽加热，150℃～320℃时用导热油加热，＞320℃时可采用电、导热油、熔盐等方式加热。
(二)物料传送系统
◎主轴转速：1～10转分，电磁或变频无极调速。
◎耙臂：每层干燥盘上有2～8支固定在主轴上的耙臂。
◎耙叶：绞接在耙臂上，能随盘面上下浮动保持接触，有多种形式。
◎碾滚：对易结块和需要粉碎的物料，在适当位置配加碾滚，可以强化传热和干燥过程。
(三)壳体有常压、密闭、真空三种型式
◎常压型：圆筒或八棱柱型，有整体和对开两种结构。加热介质进出口主管道可以在壳体内，也可以在壳体外。
◎密闭型：圆筒型壳体，能承受5Kpa内压，加热介质进出口主管道可以在壳体内，也可以在壳体外。
◎真空型：圆筒型壳体，设计压力为0.1Mpa，加热介质进出口主管道在壳体内。
(四)空气加热器
一般在蒸发量较大的情况下使用，以增强干燥效率。

应用范围

1.有机化工产品 聚氯乙烯树脂、聚四氟乙烯树脂、反丁烯二酸、蒽醌、硝基蒽醌、三聚氰胺、氰尿酸、对氨基苯磺酸、抗氧剂168、色酚As、硬脂酸盐、苯胺、硝基苯胺、氯化石蜡、甲酸钙、三乙烯二胺、苯亚磺酸钠、间苯二甲酸、二甲酯五磺酸钠、硫脲、油溶性苯胺黑染料、酸性黑染料等有机化工原料和中间体。 2.无机化工产品 轻质碳酸钙、活性碳酸钙、纳米级超细碳酸钙、碳酸镁、白灰黑、碳酸锶、碳酸钡、碳酸钾、立德粉、保险粉、硫酸钾、微球催化剂、硫酸铜、硫酸镍、镍酸胺、钼酸钠、氯化钠、冰晶石、氧化铁红、氢氧化锂、氢氧化镍、氢氧化锆、磷酸钙、硫磺等。 3.医药、农药、食品 氨苄青毒素、邓盐、头孢氨噻、维生素B12、药用盐、药用偏硅酸镁、茶、花提取物、银杏叶、巧克力粉、淀粉、玉米胚芽等原料及医药中间体。 4.饲料、肥料 碳酸钾、生物钾肥、蛋白饲料、菌丝体、麸皮、酒糟、粮食、种子、除草剂、纤维素、饲料等。

产品参数：
