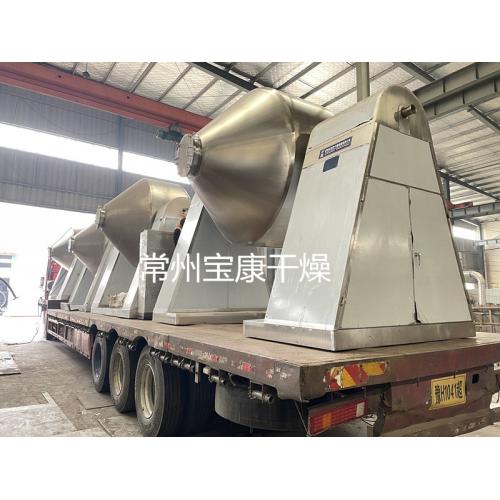

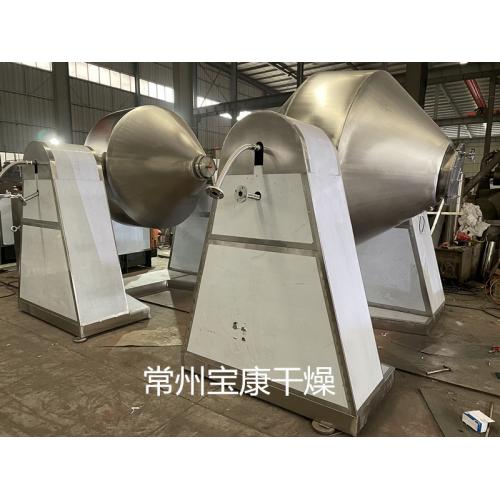

三元材料双锥回转真空干燥机
工作原理
1.在密闭的夹层中通入热能源(如热水，低压蒸汽或导热油)，热量经内壳传给干燥物料。
2.在动力驱动下，罐体作缓慢旋转，罐内物料不断地混合，从而达到强化干燥的目的。
3.物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了，并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不断进行，物料在很短时间内达到干燥目的。
适应物料
适用化工、制药、食品等行业的粉状、粒状及纤维的 浓缩、混合、干燥及需低温干燥的物料(如生化制品等)．更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥。
性能特点
1.油加热时．采用自动恒温控制．可以干燥生化制品
2.和矿物原料，温度可在20～160oC之间。
3.热效率高，比一般烘箱提高2倍以上。
4.间接加热．物料不会被污染，符合“GMP"要求。设备维修操作简便，易清洗。
5.推荐的工艺安置示范溶剂回收工艺安置。
三元材料双锥回转真空干燥机技术规格
|
规格名称
|
100
|
350
|
500
|
750
|
1000
|
1500
|
2000
|
3500
|
4500
|
5000
|
|
罐内容积
|
100
|
350
|
500
|
750
|
1000
|
1500
|
2000
|
3500
|
4500
|
5000
|
|
装料容积 (L)
|
≤50
|
≤175
|
≤250
|
≤375
|
≤500
|
≤750
|
≤1000
|
≤1750
|
≤2250
|
≤2500
|
|
加热面积 (m²)
|
1.16
|
2
|
2.63
|
3.5
|
4.61
|
5.58
|
7.5
|
11.2
|
13.1
|
14.1
|
|
转速 (rpm)
|
4-6
|
|
电机功率 (kw)
|
0.75
|
1.1
|
1.5
|
2
|
3
|
3
|
4
|
5.5
|
7.5
|
11
|
|
占地面积长×宽(mm)
|
2160×800
|
2260×800
|
2350×800
|
2560×1000
|
2860×1300
|
3060×1300
|
3260×1400
|
3760×1800
|
3960×2000
|
4400×2500
|
|
回转高度(mm)
|
1750
|
2100
|
2250
|
2490
|
2800
|
2940
|
2990
|
3490
|
4100
|
4200
|
|
罐内设计压 (MPa)
|
-0.25
|
|
夹套设计压力 (MPa)
|
≤0.3
|
|
工作温度 (℃)
|
罐内≤85 夹套≤140
|
|
用冷凝器时，真空泵型号
|
2X-15A
|
2X-15A
|
2X-30A
|
2X-30A
|
2X-70A
|
JZJX300-8
|
JZJX300-4
|
JZJX600-8
|
JZJX600-4
|
JZJX300-4
|
|
功率
|
2KW
|
2KW
|
3KW
|
3KW
|
505KW
|
7KW
|
9.5KW
|
11KW
|
20.5KW
|
22KW
|
|
不用冷凝器时，真空泵型号
|
SK-0.4
|
SK-0.8
|
SK-0.8
|
SK-2.7B
|
SK-2.7B
|
SK-3
|
SK-6
|
SK-6
|
SK-9
|
SK-10
|
|
功率
|
1.5KW
|
2.2KW
|
2.2KW
|
4KW
|
4KW
|
5.5KW
|
11KW
|
11KW
|
15KW
|
18.5KW
|
|
重量(kg)
|
800
|
1100
|
1200
|
1500
|
2800
|
3300
|
3600
|
6400
|
7500
|
8600
|
