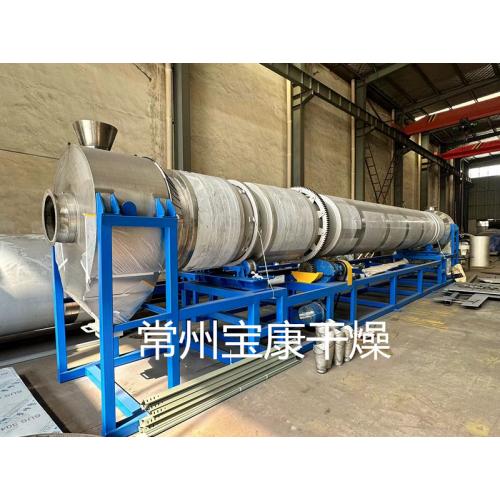

煤泥矿石回转滚筒干燥机
工作原理
主要由供热源、上料机、进料机、回转滚筒、出料机、引风机、卸料器和配电柜构成；脱水后的湿物料从干燥机一端投入后，在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与并流（逆流）的热空气充分接触，加快了干燥传热，传质推动力。在干燥过程中，物料在带有倾斜度的抄板和热气流的作用下，可调控地运动至干燥机另一段星形卸料阀排出成品。
产品特点
1、转筒干燥器机械化程度高，生产能力较大，可连续运转2、流体通过筒体阻力小，功能消耗低 3、对物料特性的适应性比较强 4、操作稳定上，操作费用较低，产品干燥的均匀性好 5、结构优良﹑简单﹑物料通过筒体阻力运行平稳﹑操作方便。
适应物料
广泛应用于食品、饲料、化工、医药、矿山、制肥等行业。根据烘干产品的要求，可采用不同的热源。如：直热式热风炉、间接式热风炉、导热油、电加热、蒸气等。该机适用于含水小于85%的各类糟渣物料的干燥，如啤酒糟、酒精糟、果渣、药渣、酱糟、糖渣、淀粉渣、禽畜粪便、屠宰下脚料等，对于开辟饲料资源，降低饲养成本，减少环境污染具有良好效果。
技术规格
|
型号
|
直接加热顺流式
|
直接加热逆流式
|
复合加热
|
|
物料种类
|
矿石
|
HP发泡剂
|
高炉矿渣
|
硫铵
|
磷肥
|
煤 coal
|
|
处理量kg/h
|
1000
|
466
|
15000
|
20000
|
12000
|
5000
|
|
初含水量 %
|
30
|
13
|
6
|
1.5
|
5
|
6.5
|
|
终含水量 %
|
15
|
0.3
|
1
|
0.1
|
0.1
|
0.1
|
|
平均粒径 mm
|
6.5
|
0.05
|
4.7
|
0.5-0.7
|
0.5
|
5
|
|
物料堆积重度 kg/m2
|
770
|
800
|
1890
|
1100
|
1500
|
750
|
|
热风度 m3/kg
|
39000
|
5400
|
10750
|
9800
|
6500
|
16000
|
|
入口气体温度 ℃
|
600
|
165
|
500
|
180
|
650
|
570
|
|
物料出口温度 ℃
|
|
42
|
100
|
70
|
80
|
75
|
|
加热方式
|
煤气
|
蒸汽式电加热
|
重油
|
燃煤热风炉
|
重油
|
重油
|
|
装料系数
|
|
6.3
|
7
|
7.5
|
7.8
|
18
|
|
转速 r.p.m
|
4
|
4
|
3.5
|
3
|
4
|
2
|
|
倾斜度 m/m
|
0.04
|
0.005
|
0.03
|
0.05
|
0.05
|
0.043
|
|
抄板数目
|
12
|
24
|
12
|
22
|
内筒外面 8
|
内筒外面 6
|
|
外筒内面 16
|
外筒内面 12
|
|
干燥器直径 m
|
2
|
1.5
|
2
|
2.3
|
外筒 2
|
外筒 2.4
|
|
内筒 0.84
|
内筒 0.95
|
|
干燥器长度 m
|
20
|
12
|
17
|
15
|
10
|
16
|
|
驱动功率 kw
|
22
|
7.5
|
15
|
11
|
11
|
15
|
注:部分参数设计时视不同物料有所调整,以设计为准。
