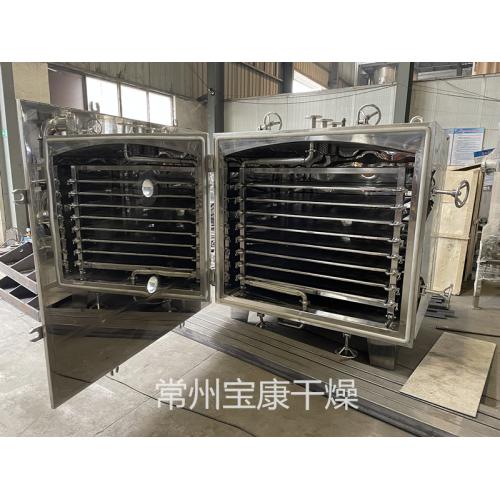

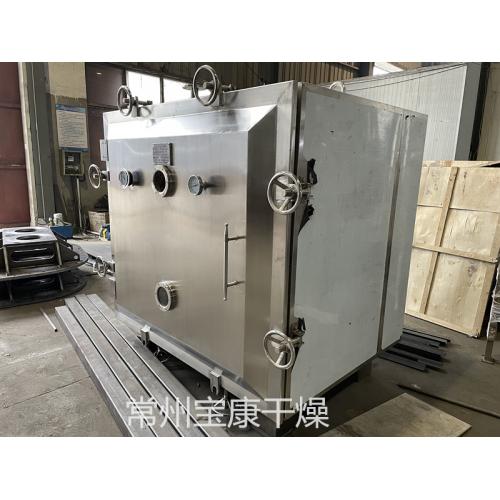

方形低温脉冲真空干燥机 (FZG)
详细信息
方形低温脉冲真空干燥机
工作原理
方形低温脉冲真空干燥机将物料装入烘盘中，放置与箱内加热的平板上，在真空状态下，通过连续的降压增压，由真空泵将溶剂带走（并可增加冷凝回收系统），达到快速干燥的目的。
结构特点
方形真空干燥机由主机、真空系统、加热系统、控制系统等部分组成。
主机采用方形设计，具有较大的容量和干燥面积，可以容纳更多的物质进行干燥。
真空系统通过泵将容器内的空气抽出，形成真空环境。
加热系统利用电热棒等加热元件对物质进行加热，加速蒸发过程。
控制系统则可以实现对干燥过程的精确控制和调节。
性能特点
真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。
蒸发操作的热源可采用低压蒸汽或废热蒸汽。
蒸发器热损失少。
在于燥前可进行消毒处理，千爆过程中无任何不纯物污入，符合GMP要求。
属于静态式真空干爆器，故干爆物料的形体不会损坏。
应用范围
方形真空于燥机广泛应用于以下领域:
化工行业
用于化工原料的干燥，如钛***、氧化铁等；
食品行业
主要用于食品成分的分离和干燥，如淀粉、蛋白质等；
医药行业
主要用于对药品干燥和制粒，如西药、中药等；
其他行业
适用于其它领域的物料干燥，如造纸、纺织等。
技术参考|
名称/规格 |
FZG-10 |
FZG-15 |
FZG-20 |
|
干燥箱内尺寸(mm) |
1500*1060*1220 |
1500*1400*1220 |
1500*1800*1220 |
|
干燥箱外尺寸(mm) |
1513*1924*1720 |
1513*1924*2060 |
1513*1924*2500 |
|
烘架层数 |
5 |
8 |
12 |
|
层间距离(mm) |
122 |
122 |
122 |
|
烘盘尺寸(mm) |
460*640*45 |
460*640*45 |
460*640*45 |
|
烘盘数 |
20 |
32 |
48 |
|
烘架管内使压 |
≤0.784 |
≤0.784 |
≤0.784 |
|
烘架使用温度(℃) |
35-150 |
35-150 |
35-150 |
|
箱内空载真空度 |
-0.09~0.096 |
||
|
在-0.1MPA，加热温度110℃时，水的汽化率 |
7.2 |
7.2 |
7.2 |
|
用冷凝器时，真空泵型号，功率 |
2X-70A/5.5KW |
2X-70A/5.5KW |
2X-90A/2KW |
|
不用冷凝器时，真空泵型号，功率 |
SK-3/5.5KW |
SK-6/11KW |
SK-6/117KW |
|
干燥箱重量(kg) |
1400 |
2100 |
3200 |
