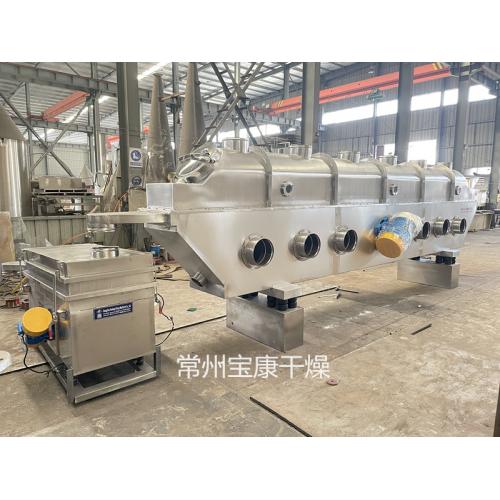

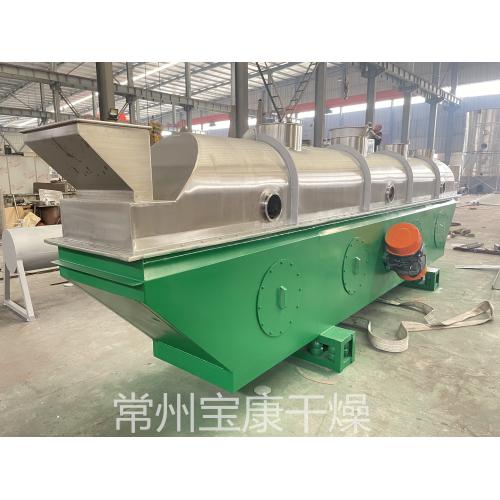

硫酸盐振动流化床干燥机

工作原理

硫酸盐振动流化床干燥机是一种很成功的改型流化床，它是支承在一组弹簧上的流化床，由激振电机提供动力。投入干燥机的散状物料在多孔板上受激振力的作用向出口端抛掷而输向出VI端。热风由多孔板下鼓入，从物料层中通过，将热量传给物料，并携带从物料中汽化的水分由排气口排出，从而使物料干燥。由于物料在振动流化床中受机械振动的作用，处于运动状态，只需鼓入适量的热空气便可达到动态干燥，因而热效率高，物料干燥均匀。

特点

1、物体受热均匀，热交换充分，干燥强度高。 2、振动源是采用振动电机驱动，运转平衡、维修方便。 3、流态化均匀，无死空隙和吹穿现象，可以获得均匀的干燥、冷却、增湿的制品。 4、可调性好，适应面宽，料层厚度和在机内移动速度以及全振幅变更均可实现无级调节。 5、对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果。 6、采用全封闭式的结构，有效地防止了物料与外界空气的交叉感染，作业环境清洁。

适用范围

流化床干燥机适应各种颗粒物料晶体、粉粒混合料的干燥、冷却、增湿作业。 1、医药化工业：各种打片颗粒，硼酸、硼砂、苯二酚各种添加剂等。 2、食品建材业：酒糟、味精、砂糖、食盐、颗粒状鸡精、矿渣、豆瓣种籽等。

技术参考

尺寸 型号	A	B	C	D	E	F	重量(kg)
ZLG3×0.30	3000	300	1350	900	430	1650	1250
ZLG4.5×0.30	4500	300	1350	900	430	1650	1250
ZLG4.5×0.45	4500	450	1550	950	430	1700	1670
ZLG4.5×0.60	4500	600	1650	950	430	1700	1670
ZLG6×0.45	6000	450	1650	950	430	1700	2100
ZLG6×0.60	6000	600	1700	1000	500	1700	2410
ZLG6×0.75	6000	750	1850	1000	600	1850	2840
ZLG6×0.9	6000	900	2000	1000	600	1850	3160
ZLG7.5×0.60	7500	600	1850	1000	600	1850	3200
ZLG7.5×0.75	7500	750	2000	1000	600	1850	3600
ZLG7.5×0.9	7500	900	2100	1000	600	1850	4140
ZLG7.5×1.2	7500	1200	2500	1150	800	2050	5190



机型	流化床面积 (M2)	进风温度 (oC)	出风温度 (oC)	蒸发水份能力 (kg)	振动电机
					型号	功率 Kw
ZLG3×0.30	0.9	70-140	40-70	20-35	ZDS31-6	0.8×2
ZLG4.5×0.30	1.35	70-140	40-70	35-50	ZDS31-6	0.8×2
ZLG4.5×0.45	2.025	70-140	40-70	50-70	ZDS32-6	1.1×2
ZLG4.5×0.60	2.7	70-140	40-70	70-90	ZDS32-6	1.1×2
ZLG6×0.45	2.7	70-140	40-70	80-100	ZDS41-6	1.5×2
ZLG6×0.60	3.6	70-140	40-70	100-130	ZDS41-6	1.5×2
ZLG6×0.75	4.5	70-140	40-70	120-140	ZDS42-6	2.2×2
ZLG6×0.9	5.4	70-140	40-70	140-170	ZDS42-6	2.2×2
ZLG7.5×0.60	4.5	70-140	40-70	130-150	ZDS42-6	2.2×2
ZLG7.5×0.75	5.625	70-140	40-70	150-180	ZDS51-6	3.0×2
ZLG7.5×0.9	6.75	70-140	40-70	160-210	ZDS51-6	3.0×2
ZLG7.5×1.2	9	70-140	40-70	200-260	ZDS51-6	3.0×2

★以上蒸发量是大蒸发量。
