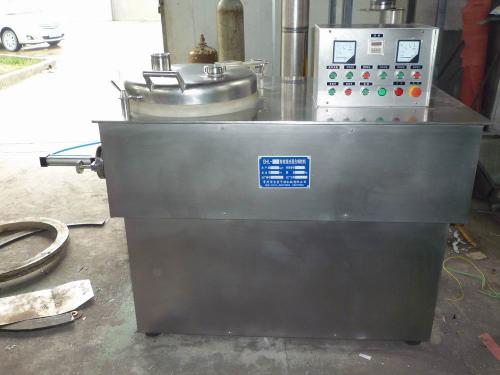

高效湿法混合制粒机在山东药厂已经正式投入使用：

发布时间：2011-04-12 工程案例

GHL系列高效湿法混合制粒机

特点
本机采用卧式圆筒构造，结构合理。
充气密封驱动轴，清洗时可切换成水。
流态化造粒，成粒近似球形，流动性好。
较传统工艺减少25％粘合剂，干燥时间较短。
每批次干混2分钟，造粒1-4分钟，工效比传统工艺提高4-5倍。
在同一封闭容器内完成，干混-湿混-制粒，工艺缩减，符合GMP规格。
整个操作具有严格的安全保护措施。

工艺流程图

平面布置图

技术参数

项目		规格
名称	单位	10	50	150	200	250	300	400	600
容积	L	10	50	150	200	250	300	400	600
产量	kg/batch	3	15	50	80	100	130	200	280
混合功率	r.p.m	300/600	200/400	180/270	180/270	180/270	140/220	106/155	80/120
混合速度	kw	1.5/2.2	4/5.5	6.5/8	9/11	9/11	13/16	18.5/22	22/30
切割速度	r.p.m	1500/3000	1500/3000	1500/3000	1500/3000	1500/3000	1500/3000	1500/3000	1500/3000
切割功率	kw	0.85/1.1	1.3/1.8	2.4/3	4.5/5.5	4.5/5.5	4.5/5.5	6.5/8	9/11
压缩空气耗量	m3/min	0.6	0.6	0.9	0.9	0.9	1.1	1.5	1.8

尺寸参数

型号	A（mm）	B（mm）	C×D（mm）	E（mm）	F（mm）
10	270	750	1000×650	745	1350
50	320	950	1250×800	970	1650
150	420	1000	1350×800	1050	1750
200	520	1100	1650×850	1450	2050
250	550	1100	1650×850	1450	2050
300	550	1150	1700×900	1500	2200
400	670	1150	1860×1050	1650	2350
600	750	1250	2000×1050	1800	2400
